Alfa Laval - Unique prøvetakingsventil

Unique prøvetakingsventil

Med prøvetakingsventilen Alfa Laval Unique kan du ta representative prøver i en rekke hygieniske prosesser innenfor områder som mat og drikke, personlig pleie og biofarmasi. Disse pålitelige enkle og doble seteventilene gir høy nøyaktighet, fremragende reproduserbarhet og god pålitelighet som kreves for kostnadseffektiv prøvetaking med høy kvalitet. Det ergonomisk utformede håndtaket gir fremragende kontroll og bekvemmelighet under drift.

unique sampling valve front 640x360 new

Aseptisk og steriliserbar løsning for sikker prøveinnsamling

  • Designen sikrer hygienisk og forurensningsfri prøvetaking
  • Enkel å betjene takket være enkle virkeprinsipper
  • Meget pålitelig drift (klassifisert til 10 bar) og tre års garanti for alle ikke-slitedeler
  • Sikker prøvetaking gjennom funksjoner som ikke-tilbakeslag, hurtigkoblinger, trykkavlastningsventil for damp med mer
  • Forbedret rengjøringsevne – Ventilhuset er laget av ett stykke av rustfritt stål, som gir jevne, sprekkfrie overflater som eliminerer risikoen for oppbygging av bakterier

Sertifisering, spesifikasjon og standarder: Alle Uniqe prøvetakningsventiler er designet, testet og godkjent i henhold til EHEDGs retningslinjer og sertifisert for å bære 3-A-symbolet. Alle produktfuktede komponenter er laget av 1.4404 (316L). EN10204 3.1 inkludert med ventil. Se dokumentasjonen for mer informasjon.

Alfa Laval Unique prøvetakingsventil består av et ventilhus, en aktuator og membrantetning. Gummimembrantetningen er plassert på aktuatorens spindel og fungerer som en strekkbar plugg. Ventilhuset er laget av ett enkelt stykke rustfritt stål, som eliminerer behovet for sveising. Dette forhindrer porer og sprekkdannelser i sveisene og påfølgende risiko for bakterieoppbygging.

Produktsortiment og tilbehør

Unique prøvetakningsventiler er tilgjengelige med enkelt og dobbelt sete for arbeidstrykk opp til 6 bar og maksimumstemperatur 130 °C. Membrantetninger er laget av FDA-godkjent EPDM eller silikon. Et utvalg av manuelle og pneumatiske aktuatorer er tilgjengelig. Andre alternativer inkluderer typer ventilhus, tilkoblinger, aktuatorer og tilbehør.

Ventiltype Størrelse Produkttype Maks partikkelstørrelse

Enkelt sete

Dobbelt sete

Type 4 Lav viskositet Opptil 2,5 mm

Enkelt sete

Dobbelt sete

Type 10 Medium viskositet Opptil 7 mm

Enkelt sete

Dobbelt sete

Type 25 Høy viskositet Opptil 20 mm



Prøvetakingstilbehør

Alfa Laval har et bredt utvalg av høyverdig prøvetakingstilbehør for å gi brukerne omfattende prøvetakingsløsninger. Disse inkluderer tilbakeslagsventiler, hurtigkoblinger, trykkavlastningsventil for dampsterilisering og Alfa Laval dampgeneratoren, som gjør det mulig å dampsterilisere hvor det ikke er permanent damptilførsel for hånden.

.

Hvordan det virker

Unique enkle seteventiler for prøvetaking

Den enkle seteventilen, som er utformet for standard hygienisk prøvetaking, har to posisjoner: åpen og stengt. Den kan enkelt oppgraderes til en dobbel seteventil ved å bytte ut håndtaket eller aktuatoren med et oppgraderingssett.

Åpne posisjonen for å starte prøvetakingsprosessen
Manuell ventil: drei håndtaket mot klokken for å åpne ventilen.
Pneumatisk ventil: åpne ventilen ved å aktivere aktuatoren.

I åpen stilling trekkes ventilspindelen og membranen tilbake, noe som gjør at produktet kan strømme fritt gjennom den åpne ventilen.

Lukk stilling for sterilisering
Manuell ventil: for å stoppe prøvetakingsprosessen og stenge ventilen dreies håndtaket med urviseren.
Pneumatisk ventil: lukk luftforbindelsen.

Denne handlingen slår av strømmen og gjør kanalen mellom forbindelsesslangene tilgjengelig for sterilisering. Hvis damp brukes til sterilisering på stedet, anbefaler vi at du bruker en valgfri trykkavlastningsventil på uttaket.

Et nytt nivå av nøyaktighet med patentert ny teknologi

Enkeltseteknologi kan utgjøre utfordringer for fullstendig sterilisering. I lukket posisjon kommer membrantetningen i kontakt med ventilsetet. Disse kontaktpunktene er praktisk talt umulig å rengjøre på grunn av tett overflatekompresjon, og de kan derfor akkumulere produktrester og mikroorganismer. Du kan oppnå et ekstra sikkerhetsnivå ved å bruke Alfa Lavals unike dobbeltsete-teknologi. Ensetesversjonen kan enkelt oppgraderes til en unik dobbeltsete-prøvetakingsventil med et brukervennlig oppgraderingssett.

Unique enkle seteventiler for prøvetaking

De spesialdesignede Unique doble seteventilene for prøvetakning er et utmerket valg for anvendelser som krever høyere rengjøringsmulighet. Den patenterte dobbeltsete-teknologien sikrer høyere rensbarhet og sterilisering av ventilsetet og rørforbindelsene. Dobbeltsete-prøvetakingsentilen er designet for virkelig steril prøvetaking og har tre stillinger: åpen, lukket og sterilisering.

Åpne posisjonen for å starte prøvetakingsprosessen
Manuell ventil: drei håndtaket mot klokken for å åpne ventilen.
Pneumatisk ventil: åpne lufttilførselen til den åpne forbindelsen. Dette trekker tilbake ventilstammen og membranforseglingen og gjør det mulig for produktet å flyte fritt gjennom den åpne ventilen.

Lukk posisjonen for å stoppe prøvetakingsprosessen
Manuell ventil: drei håndtaket med urviseren.
Pneumatisk ventil: Slå av luften til den åpne tilkoblingen.

Steriliseringsposisjon:
Manuell ventil: drei håndtaket mot urviseren til dampposisjon.
Pneumatisk ventil: Tilfør luft til damptilkoblingen. Dette strekker ventilhodets indre spindel inn i det indre setet og stopper produktflyten i ventilporten. Samtidig trekker den ytre spindelen på ventilhodet seg tilbake og løfter membrantetningen bort fra sitt vanlige sete. De vanskelig tilgjengelige områdene på seteoverflaten er nå blottstilt for å sikre grundig sterilisering og gjør Unique doble seteventiler for prøvetaking til et solid og pålitelig valg for 100 % representativ prøvetaking.

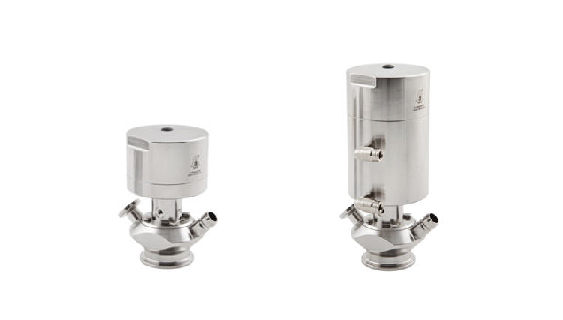

Konfigurasjon med pneumatisk aktuator

Alfa Laval Unique prøvetakingsventil kan konfigureres med en manuell eller pneumatisk aktuator. Den pneumatiske aktuatoren gir et alternativ for ekstern prøvetaking, og en bryter for indikasjon av nærhet kan legges til for ventilposisjonering.

I enkeltsetekonfigurasjonen åpner og lukker den pneumatiske aktuatoren ventilen.

Når den er utstyrt med en dobbel seteventil for prøvetaking, sikrer den pneumatiske aktuatoren total sterilisering av hele ventilsetet og rørforbindelsene.

Unique Sampling Valves w pneumatic actuator
.

En del av et bredt ventilsortiment
