Alfa Laval - SB Membrane prøvetakingsventil

SB Membrane prøvetakingsventil

Alfa Laval SB Membrane prøvetakingsventilen er en kompakt, kostnadseffektiv måte å ta bulkprøver eller aseptiske prøver på fra tanker og rør i bryggerier (og andre hygieniske prosesser som med matvarer og meieri) under sterile forhold. Denne aseptiske prøvetakningsventilen er egnet for høyt viskøse produkter, for eksempel høstet gjær, og sikrer minimal risiko for forurensning samtidig som den har høy nøyaktighet, eksepsjonell repeterbarhet og god pålitelighet.

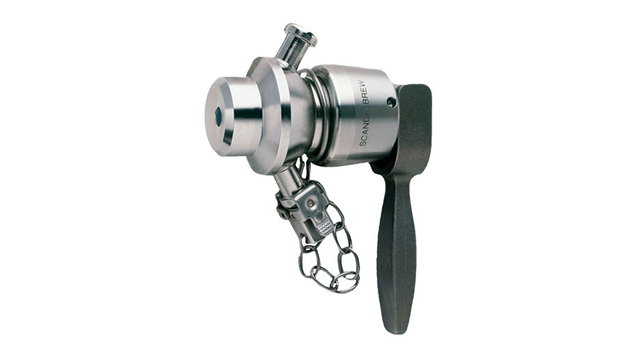

scandi-brew-membrane-sample-valve 640x360

Sikker og trygg prøvetaking i produksjonen i kompakt format

  • Aseptisk og steriliserbar for å sikre hygienisk prøver til lave investeringskostnader
  • Ingen prøveforurensningsrisiko: Utformet for effektiv sterilisering på stedet med alkohol eller damp, før og etter hver prøve
  • Fleksible prøvetakingsmetoder: Tilgjengelig ved manuell aktivering, manuell med mikroport for nål eller pneumatiske versjoner
  • Pålitelig – vurdert til 10 bar trykk
  • Sikre prøvetakingsprosedyrer

Allsidig hygienisk design: Ventilhuset er laget av et enkelt stykke rustfritt stål, som gir glatte, sprekkfrie overflater. Uten sveiseskjøter er det ingen risiko for bobledannelser eller sprekkdannelse i sveiseskjøter med påfølgende risiko for oppbygging av bakterier. Denne svært allsidige hygieniske ventilen er tilgjengelig i flere forskjellige versjoner for å sikre pålitelighet og sikkerhet ved prøvetaking for et bredt spekter av bruksområder.

.

Teknologi

Ventilen består av en ventilkropp, aktuator og membranforsegling plassert på aktuatorens spindel, som fungerer som en strekkplugg. Ventilen er sterilisert på plassen med alkohol eller damp. Membranen danner en tetning direkte mot produktet for å sikre representativ prøvetaking, og gi repeterbare resultater trygt atskilt fra sekundær forurensning.

Ventilen er tilgjengelig i tre forskjellige aktuatordesign:

  • Manuell – For manuell aktivering
  • Manuell + Mikroport – For manuell aktivering eller prøvetaking ved hjelp av en kanyle for å trenge inn i membranen for prøvetaking.
  • Manuell + Pneumatisk – For manuell eller pneumatisk aktivering når ventilen er koblet til rør for automatisk prøvetaking. Ventilen leveres da med rørutløpsforbindelser.

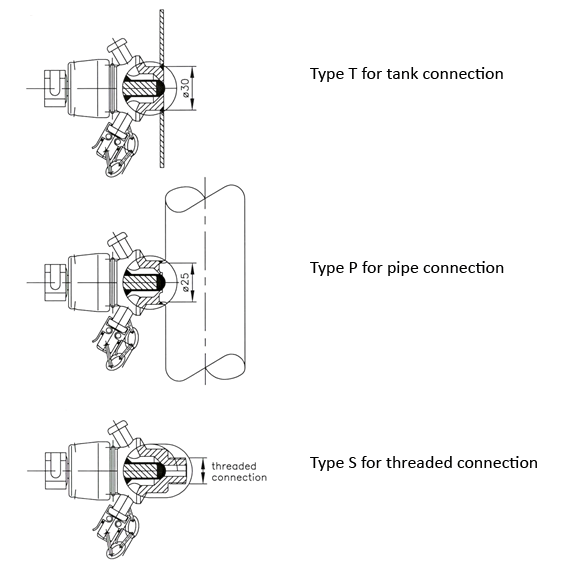

Type T for Tank-tilkobling

Ventilen er tilgjengelig i tre forskjellige monteringsdesign:

.

Hvordan det virker

Driftsprinsipp

Ventilen er tilgjengelig med tre forskjellige typer tilkobling: tank, rør og gjenget. De opererer etter samme prinsipp. Før ventilen åpnes, skal lukkingen plasseres på den øvre slangekoblingen. Når håndtaket vris til horisontal posisjon, begynner prøven å strømme gjennom det nedre utløpet. Når håndtaket vris tilbake til vertikal stilling, lukkes ventilen og håndtaket kan fjernes om nødvendig. Aseptiske prøver kan tas med en spesiell ventiltype med mikroport. Hvis du fjerner den røde hetten, kan du sette en kanyle gjennom en sentral kanal inn i membranen for å ta en aseptisk prøve med ventilen i stengt stilling. Etter prøvetaking skylles ventilen med vann eller alkohol. Ventilen kan steriliseres ved bruk av alkohol eller damp.

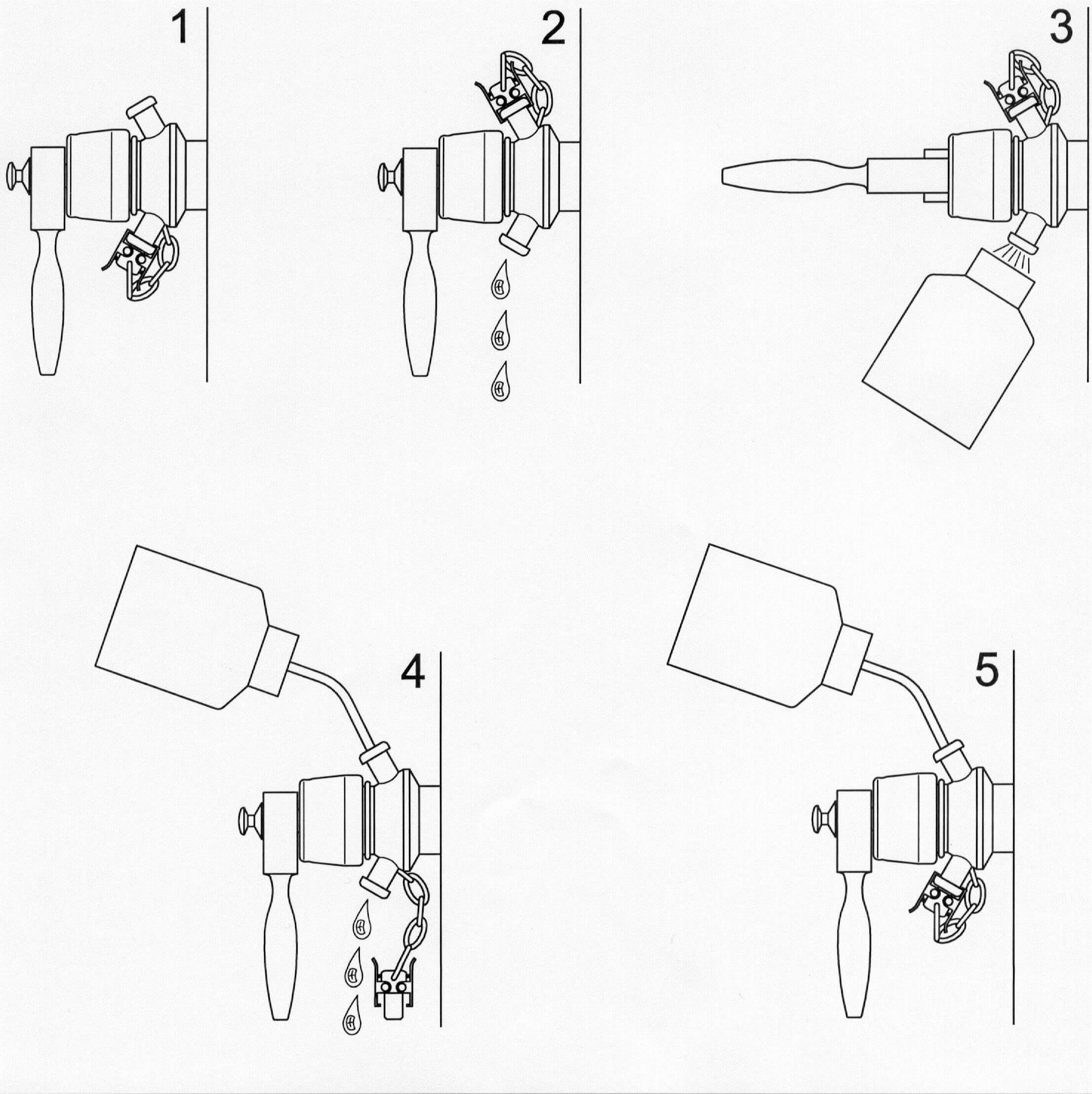

 Funksjon og rengjøring

1 Alkoholforseglet ventil

2 Alkohol er drenert og ventilen kan dampsteriliseres

3 Prøve er tatt

4 Ventilen spyles med vann/alkohol

5 Ventilen er forseglet med alkohol



Finn ut mer

Du kan lese mer om effektiviteten, praktisk gjennomføring og tekniske detaljer til SB Membrane prøvetakingsventil.

.

En del av et bredt ventilsortiment

Du er kanskje interessert i ...

Unique prøvetakingsventil

Ta representative prøver i en rekke ulike hygieneprosesser, inkludert mat og drikke, personlig pleie og biofarma. Disse pålitelige enkelt- og dobbeltseteventilene har høy nøyaktighet, eksepsjonell reproduserbarhet og fremragende pålitelighet.

阿法拉伐卫生级取样阀-Alfa Laval Sanitary Sampling Valve

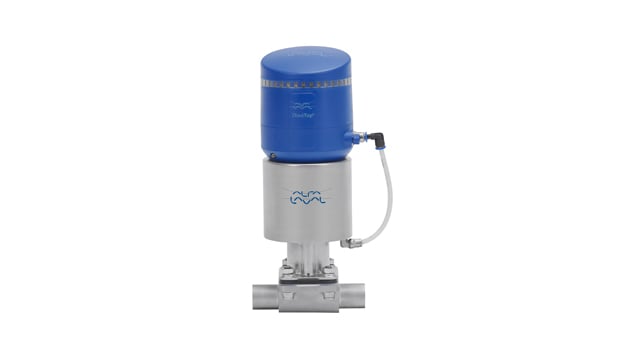

Unique DV-ST UltraPure
