Industriserie

Det brede utvalget vårt av industriplatevarmevekslere med pakning passer for alle typer industri og en rekke bruksområder fra oppvarming, kjøling og varmegjenvinning til kondensering og fordamping. Vi arbeider hele tiden med å utvide og oppgradere serien, ved at vi legger til nye ytelseskriterier og større fleksibilitet. Det som kalles «neste generasjon» i dag, vil snart være standard for hele Alfa Laval-industriserien.

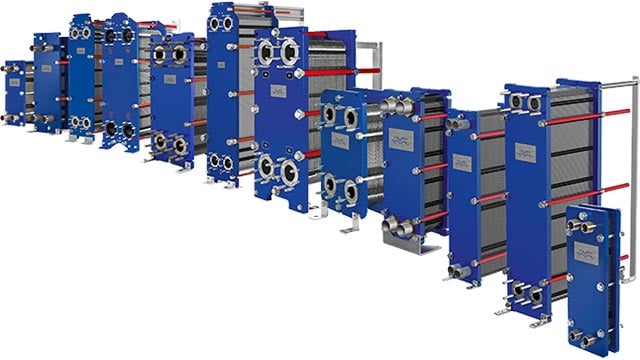

Industrial Alfa Laval plate and gasketed plate heat exchangers

På vei mot nye standarder når det gjelder effektivitet, pålitelighet og servicevennlighet

  • Høy energieffektivitet
  • Fleksibel – konfigurerbare for et bredt spekter av applikasjoner
  • Sikrer optimal ytelse innenfor bestemte bruksområder basert på spesifikke behov
  • Enkel å installere
  • Høy servicevennlighet
De industrielle platevarmevekslerne er energieffektive, kompakte, enkle å vedlikeholde, enkle å justere for kapasitetsendringer og innebærer en relativt lav kapitalinvestering. Det store utvalget av alternativer når det gjelder størrelse, plater og pakningsmaterialer samt tilleggsutstyr, betyr at de kan designes og konfigureres spesielt for ditt bruksområde, fra de enkleste oppgaver til de mest krevende, hvor kravene til både ytelse og dokumentasjon er høye.
.

Krev nye standarder

Vi introduserer verdens mest moderne platevarmevekslere med pakning. Oppdag hvordan vår neste generasjon-serie med platevarmevekslere med pakning vil gi deg høyere effektivitet, bedre pålitelighet og større servicevennlighet.

Demand new standards Webbanner EN
.

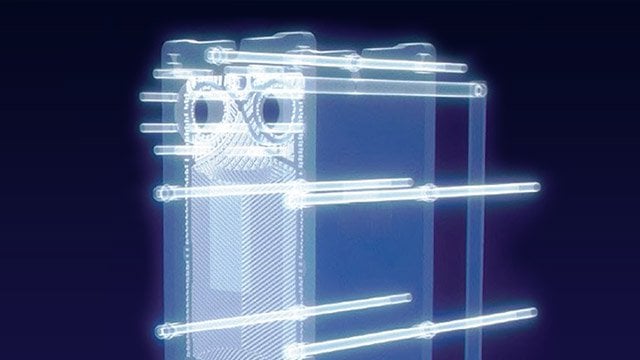

Slik fungerer det

Varmeoverføringsområdet til en platevarmeveksler med pakning består av en serie korrugerte plater, montert mellom en ramme og trykkplater for å opprettholde trykket. Pakninger fungerer som forseglinger mellom platene. Væskene kjører normalt motstrøms gjennom varmeveksleren. Dette gir den mest effektive termiske ytelsen og muliggjør en svært tett temperatur-tilnærming, dvs. at temperaturforskjellen er liten mellom det utgående prosessmediet og det inngående servicemediet.

.

Funksjoner som utgjør forskjellen

Industrilinjen er utstyrt med funksjoner som gjør denne høyytelsesfamilien til effektive og pålitelige arbeidshester som er enkle å betjene og vedlikeholde over hele produktets livssyklus.

For effektivitet

Ved å forbedre effektiviteten til varmeveksleren, kan du maksimere produksjonen og minimere energiforbruket for å redusere strømregningen og forbedre miljøavtrykket ditt.

Se produktanimasjonene nedenfor eller få mer informasjon og lytt til de tekniske ekspertene våre.

CurveFlow™
distribusjonsområde

Forbedrer medieflyten og minimerer risikoen for avleiring.



Forskjellige pakningsspor

Sikrer plateutnyttelse for maksimal varmeoverføringseffektivitet.

OmegaPort™
noncircular port holes

Enhances media flow and thermal efficiency.

FlexFlow™
platedesign

Forbedrer termisk effektivitet og optimaliserer trykkfallutnyttelse.



For pålitelighet

Vi ser alltid ut til å øke påliteligheten til alle aspekter av våre platevarmevekslere med pakning. Vi fokuserer på slitesterke design basert på robuste materialer og sikre produksjonsprosesser.

Se produktanimasjonene nedenfor eller få mer informasjon og lytt til de tekniske ekspertene våre.

PowerArc™
platemønsterdeler

Forbedrer platens stivhet for lengre levetid.



Fempunktsjustering

Sikrer pålitelig plateposisjonering og enkel betjening for store enheter.

SteerLock™
platejustering

Sikrer pålitelig plateposisjonering og enkel service.



For servicevennlighet

Den enkle åpningen og lukningen av plate-og-rammedesignet med pakninger gjør det mulig med problemfri inspeksjon og service. Det gjør det også mulig å enkelt tilpasse enheten til nye prosessforhold.

Se produktanimasjonene nedenfor eller få mer informasjon og lytt til de tekniske ekspertene våre..

ClipGrip™
pakningsvedlegg

Sikrer perfekt forsegling og problemfritt vedlikehold.

T-bjelkeruller

Gir en lavere enhet som er enkel å betjene.

Lagerhus

Garanterer en enhet som er lett å åpne for jevnere, mer effektivt vedlikehold.

Kompakt ramme

Tilrettelegger vedlikehold og minimerer krav til serviceområde



Oppdag flere funksjoner

Det er mange flere funksjoner i en Alfa Laval varmeveksler med pakning, som utgjør en forskjell. Nye innovasjoner og påviste konsepter tilbyr til sammen omfattende fordeler som lav total produktskostnad over livssyklusen, økt produksjonsresultat, minimert nedetid og økt sikkerhet for personellet.

Se produktheftene for å se den fullstendige listen over funksjoner for hver modell i industriserien.

Hjørneguiding

Tilted bolt opening

Lekkasjekammer

Forlengede muttere

Sikringsskive

Fast bolthode

Åpning med låsbar hullbolt

Trykkplaterulle

Ulike plater for ulike industrielle behov

Plater er tilgjengelige med ulike trykkdybder, vinkler på chevronmønster og ulike korrugeringsformer, som alle er nøye designet og valgt for å oppnå optimal ytelse. Vår industrilinje er tilgjengelig med fire hovedplatekonfigurasjoner:

  • Enkeltplate med chevronmønster for parallell flyt for optimal termisk ytelse og optimalt trykkfall.
  • Enkeltplate med chevronmønster for diagonal flyt for optimal termisk ytelse når montert horisontalt og fullstendig drenering er nødvendig.
  • Plate med dobbeltvegg når du trenger å unngå blanding av væsker.
  • Gemini dobbel veggplate når du trenger å unngå blanding av væsker i hygieniske applikasjoner.

Distribusjonsområdet sikrer at væsken er jevnt fordelt over hele varmeoverføringsflaten, og bidrar til at man unngår stillestående soner som kan forårsake avleiring.

Det finnes en rekke designfunksjoner som bidrar til å maksimere varmeoverføring. Den høye effektiviteten per m2 minimerer antallet plater og råmaterialet som brukes. Dette resulterer i en kompakt, plassbesparende enhet.

Mens høy strømningsturbulens mellom platene fører til høyere varmeoverføring, er konsekvensen trykkfall. Våre ingeniører innen termisk design kan hjelpe deg med å designe og konfigurasjon hva som passer til dine bruksbehov, slik at den gir maksimal termisk ytelse med minimum trykkfall.

Pakningsprofil

Pakningslim

Pakningene brukes til effektivt å tette varmeveksleren. Pakningsprofilen, bredden, tykkelsen, typen og sammensetningen av polymer er konfigurert til hver varmeveksler og hva den er beregnet til å gjøre. Avhengig av bruksområde og antall ganger enheten åpnes, er pakningen enten festet med klemmer eller tagger eller limt til platen. Vi bruker et spesialutviklet tokomponentherdet epoksylim for maksimal vedheft i systemer der hyppig rengjøring er nødvendig.
