Sveisede spiralvarmevekslere

Alfa Laval spiralvarmevekslere er designet for å håndtere de tøffeste varmeoverføringsutfordringene. Enten det er snakk om hyppige avleiringer fra skitne medier, eller begrensninger fra trykkfall og gulvplass, er dette den ultimate problemløseren for væske-til-væske og oppgaver med to gjennomløp. Det robuste, effektive og kompakte designet holder både installasjons- og vedlikeholdskostnader ekstremt lave, og de har et dokumentert omdømme for nesten aldri å stanse på grunn av avleiring.

Alfa Laval welded spiral heat exchanger

Bedre bærekraft med Alfa Lavals spiralvarmevekslere

  • Minimal avleiring, eller tilstopping, i oppgaver som involverer svært skitne, høyt viskøse eller partikulære medier, sikrer oppetiden
  • Med et design som er enkelt å åpne kan rengjøringen gjøres rask og enkel, noe som sikrer lave vedlikeholdskostnader
  • Redusert rør- og stålkonstruksjoner betyr lavere installasjonskostnader
  • Økt energibesparelser og reduserte utslipp takket være termisk effektivitet som er 2-3 ganger høyere enn sammenlignbare skall- og rørvarmevekslere
  • Hver enhet er fullt tilpasset, og tilbyr den beste termiske passformen for den spesifikke oppgaven
Alfa Laval er den eneste leverandøren på markedet med mer enn et halvt århundre med erfaring fra spiralteknologi. I dag finnes spiralvarmevekslerne våre i fabrikker rundt om i hele verden, hvor de løser tøffe oppgaver for industrier og bransjer som petrokjemi, raffinerier, stålproduksjon, papirmasse og papir, mineralbehandling (metaller, malm), avløpsvannbehandling (kommunale og industrielle), farmasi, vegetabilsk oljeraffinering og naturgasstransport.
.

Modeller

SpiralPro for væske-til-væske-oppgaver

Alfa Lavals SelfClean™-konstruksjon gjør SpiralPro-varmevekslerne til et smart valg ved arbeid med skitne væsker, slam, emulsjoner, oppslemminger, fibre eller væsker med partikler. Siden væskene strømmer kontinuerlig i en enkelt kanal, virker væskekraften mot eventuelle avleiringer ved å "skyve" dem gjennom kanalen og ut i den andre enden.

Det kompakte designet til SpiralPro-modellen tillater ofte at man kan erstatte flere store skall-og-rørvarmevekslere med en enkelt SpiralPro-varmeveksler. Dette skaper betydelige infrastrukturfordeler i tillegg til å redusere vedlikeholds- og rengjøringskravene. Hvis enheten trenger rengjøring, kan dekslene enkelt fjernes for vask med en hydrostråle.

Bruksområder

  • Avleirende væsker som inneholder faste stoffer, fibre, flytende stoffer og slam
  • Væske-til-væske forvarming, oppvarming, kjøling, veksling og varmegjenvinning

SpiralPro for dampvarmeoppgaver

Alfa Laval SpiralPro

SpiralPro-varmevekslere som er optimalisert for oppgaver som innebærer dampoppvarming av væsker med høy avleiring, er også tilgjengelige. Som alle SpiralPro-enheter er disse fullt tilgjengelige for rask og enkel rengjøring med hydrostråler.
De motgående strømmene sikrer også at man kan ha temperaturer som ligger svært nær hverandre og dermed gir maksimal termisk effektivitet.

Bruksområder

  • Avleirende væsker som inneholder faste stoffer eller fibre, flytende stoffer, slam og andre utfordrende væsker som krever oppvarming med damp

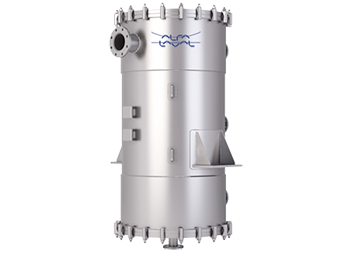

SpiralCond for oppgaver med vakuumkondensering og fordamping

Alfa Laval SpiralCond

SpiralCond-varmevekslere har en svært effektiv løsning for utfordrende tofasede oppgaver, inkludert både kondensering og fordamping (reboiling). Det kompakte designet til SpiralCond og det faktum at den er satt opp vertikalt, gir i et meget lite miljøavtrykk, sammenlignet med sammenlignbare skall- og rørvarmevekslere, samtidig som de reduserer støttestrukturer og rørkompleksitet.

SpiralCond-enheter har tverrflyt i stedet for motstrøm. Hver enhet er tilpasset i henhold til den tiltenkte oppgaven, med en kanalavstand som er justert for å gi det laveste trykkfallet. SpiralCond er derfor ideelt egnet for oppgaver som krever vakuumkondensering.

Bruksområder

  • Gasser: ren damp og blandinger med inertgasser
  • Damp/væske: toppkondensatorer, reflukskondensatorer, vakuumkondensatorer, ventilkondensatorer, reboilere med avleirende væsker, gasskjølere

SpiralCond i stablet kolonnekonfigurasjon

Alfa Laval SpiralCond

For kondenserings- og fordampningsoppgaver der flere kjølemedier er involvert, kan Alfa Laval levere SpiralCond-varmevekslere integrert i en kolonne. Som den enkle frittstående SpiralCond har denne konfigurasjonen kryssflyt og åpne kanaler for ekstremt lavt trykkfall i vakuumsituasjoner.

Den høye effektiviteten til SpiralCond gjør at kolonnen kan være både lavere i høyde og mindre i diameter enn tradisjonelle kolonneløsninger, noe som gir store besparelser i infrastruktur- og installasjonskostnader.

Bruksområder

  • Damp-væske: toppkondensatorer, reflukskondensatorer, vakuumkondensatorer og ventilkondensatorer
.

Møt ekspertene våre

Bedre bærekraft med Alfa Lavals sveisede spiralvarmevekslere

Unik design og produksjonskompetanse

Forbedre prosessbærekraften din

De ultimate problemløseren

Forbedring av bærekraften med sveisede løsninger

Forbedring av bærekraften med sveisede løsninger fra Alfa Laval

Alfa Laval sveisede varmevekslere maksimerer energieffektivitet og varmegjenvinning, med innovasjoner som gir eksepsjonell termisk ytelse og pålitelighet, for en lang rekke arbeidsoppgaver. Men det er mer enn teknologi. Det er også menneskene: erfarne eksperter med dyp prosesskunnskap og en global tjenestetilstedeværelse. Kombinert er det slik du forbedrer bærekraften.

.

Slik fungerer det

Arbeidsprinsipp

Alfa Laval spiral heat exchangersAlfa Laval spiralvarmevekslere er sirkulære enheter som inneholder to konsentriske spiralstrømningskanaler, en for hver væske. Den forskjellige mediene strømmer i hver sin retning hele tiden: En væske kommer mot midten av enheten og strømmer mot periferien, den andre kommer inn i enheten ved periferien og beveger seg mot senteret. Kanalene er buede og har et jevnt tverrsnitt. Det er ingen risiko for at de to strømmene skal blandes.

Produktkanalen er normalt åpen på den ene siden og lukket på den andre. Kanalen til oppvarmings-/kjølemediet kan noen ganger lukkes på begge sider, avhengig av renheten til varme-/kjølemediet. Hver kanal har en forbindelse i midten og en i periferien på varmeveksleren.

Design

Spiralgeometri, med en enkelt kanal for hvert medium og en kontinuerlig kurve, er svært godt egnet for væsker som har en tendens til å forårsake avleiring. Denne konstruksjonen resulterer i høy flytturbulens som resulterer i høy skjærspenning, noe som reduserer risikoen for avleiring dramatisk.

Geometrien med enkeltkanaler skaper også en skrubbende effekt som vi refererer til som SelfClean™-designet. Hvis det oppstår avleiring i varmeoverføringskanalen, blir tverrsnittet av denne delen av kanalen redusert. Men siden hele strømmen fortsatt skal passere gjennom kanalen, øker hastigheten, noe som innebærer at styrken på væskestrømmen spyler bort eventuelle akkumuleringer av forurensninger.

Sammenlign dette designet med skall-og-rørvarmevekslere hvor strømmen kommer inn i forskjellige rør parallelt. Når det blir avleiring i disse rørene øker trykkfallet og skyver væsken for å finne alternative strømningsveier. Resultatet er at avleiring i og tilstopping av rørene skjer veldig raskt. Med Alfa Laval-spiraler derimot, er avleiring og tilstopping nesten eliminert.

SpiralPro

SpiralCond

.

Hyppig rengjøring er en ting fra fortiden

Mexichem, en global leder innen plastrørsystemer og i kjemisk/petrokjemisk industri, hadde behov for å øke produksjonskapasiteten for å møte kravene fra markedet.

Happy customers at Mexichem in front of an installed Alfa Laval spiral heat exchanger

Den ultimate løsningen på avleiringsproblemer

Leuna Tysklands MIDER-raffinaderi, eid av Total S.A., installerte opprinnelig to rørvarmevekslere for kjøling av bunnprodukt i sin væskebaserte enhet for katalytiske krakking.

Installed Alfa Laval welded spiral heat exchanger at Mider refinery.

En av verdens største produsenter av sink

"Vi bruker disse enhetene fordi de er veldig sterke og veldig enkle å rengjøre og selvfølgelig fordi den termisk effektiviteten er høy." – Francisco Tarmago, Technology Manager, Asturiana de Zinc

Asturiana zinc production in Spain
.

Unike egenskaper

Sammenlignet med andre varmevekslere som brukes for liknende bruksområder, gir Alfa Lavals spiraldesign et mer kompakt miljøavtrykk med økt termisk effektivitet.
De er også bygget med unike funksjoner som sikrer den mest pålitelige ytelsen:

Alfa Laval welded spirals with SelfClean
SelfClean™

Overlegen rengjøring og utvidet ytelse

En enkelt kanal for hver væske sikrer pålitelig selvrensing av enheten.

Finn ut mer

Alfa Laval welded spirals with RollWeld
RollWeld™

Automatisert, pålitelig kanalkapsling

En automatisert bøynings- og sveiseprosess for lukking av hver kanal sikrer konsistent kvalitet og pålitelighet.

Finn ut mer

Alfa Laval welded spirals with HighP
HighP™

En tilpasset løsning for høytrykksoppgaver

Sirkulært skalldesign og en selvbærende internspole forbedrer den mekaniske styrken under høyt trykk.

Finn ut mer

.

Snakk med en ekspert

Vi vil gjerne diskutere fordelene en sveiset spiralvarmeveksler kan gi deg, og vise deg hvordan vi kan bidra til å forbedre driften din.

Man wearing hard hat and safety glasses with crossed arms infront of an installed Alfa Laval welded spiral heat exchanger.
